1960–1990
registrator
industrijska
Nemčija
kovinsko ohišje, steklo, bakelit
64 cm × 48 cm × 87,5 cm
1
cca 50 kg

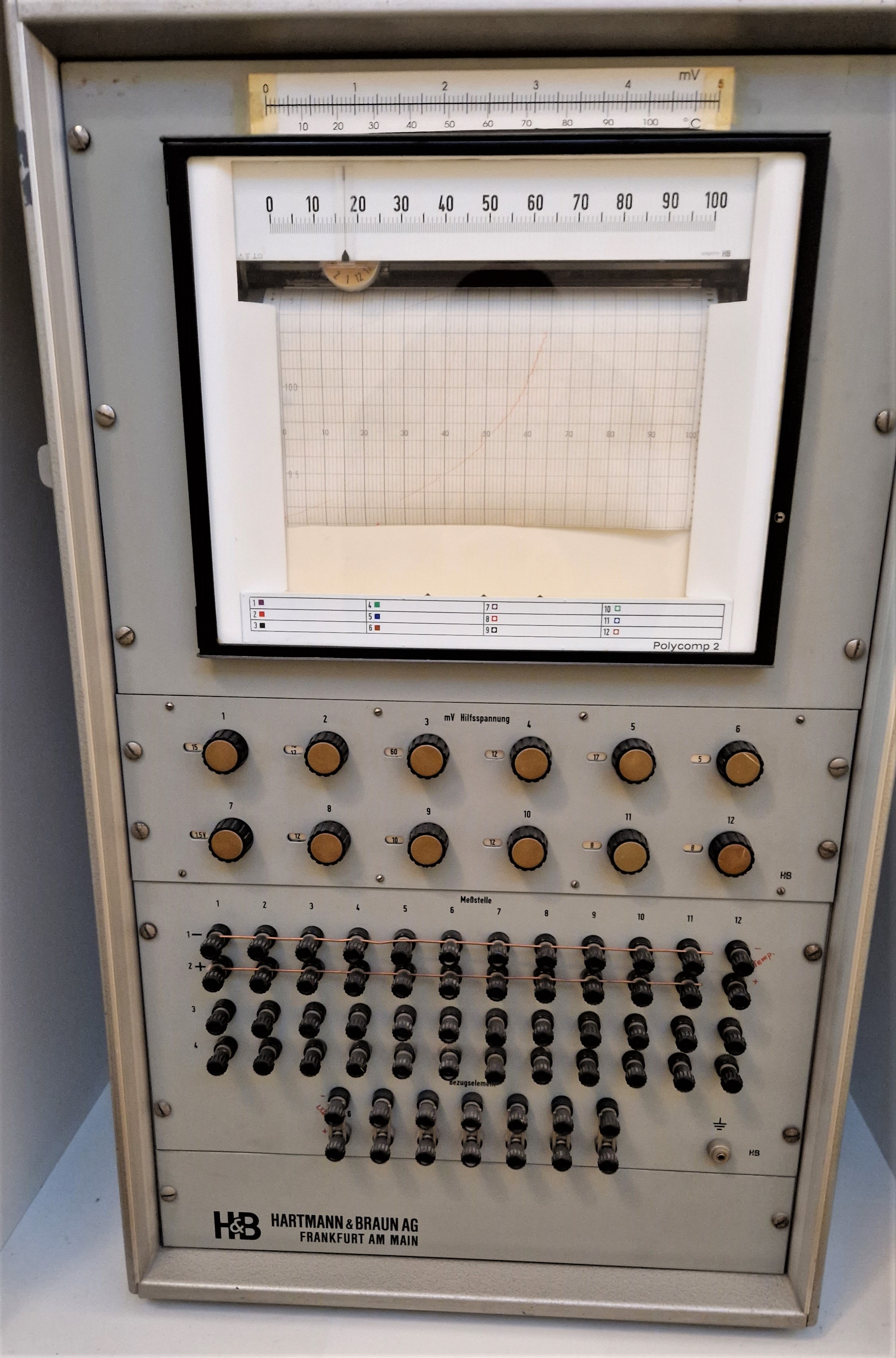

Merilni sistem je v bistvu instrument z vrtljivo tuljavico in trajnim magnetom, odklon kazalca oziroma vrednost temperature pa je moč opazovati na skali, ki se nahaja na zgornjem robu naprave. Registriranje merjenih veličin je izvedeno s točkovnim registrirnim instrumentom. V določenih intervalih poseben mehanizem pritisne za kratek čas kazalec na papir. Med kazalcem in papirjem se nahaja trak natopljen z barvo, zato nastane na njem kratka sled – točka. S pomočjo preklopnika vključujemo merilni sistem v 12 različnih tokokrogov, hkrati pa spreminjamo pripadajoče barvne trakove, da lažje spremljamo zapis. Na opisani način, razumljivo, lahko spremljamo samo pojave, ki se počasi spreminjajo. Temperaturo na posameznih mestih zaznavamo s termočleni, pri katerih je napetost odvisna od temperaturne razlike med vročim in hladnim koncem. V merilni krog je možno vključiti prednapetosti, kar omogoča različna merilna območja temperature.
Razstavljena naprava izhaja iz osemdesetih let prejšnjega stoletja in je bila uporabljena za zapisovanje različnih izmerjenih vrednosti temperature na 12 merilnih mestih. Že leta 1910 pa je obstajal šestbarvni točkovni zapisovalnik, s katerim je bilo mogoče hkrati zabeležiti stanje šestih merilnih veličin.
