1965–1975
oscilograf
industrijska
Nemčija
kovina, bakelit
71 cm × 40 cm × 40,5 cm
1
cca 40 kg

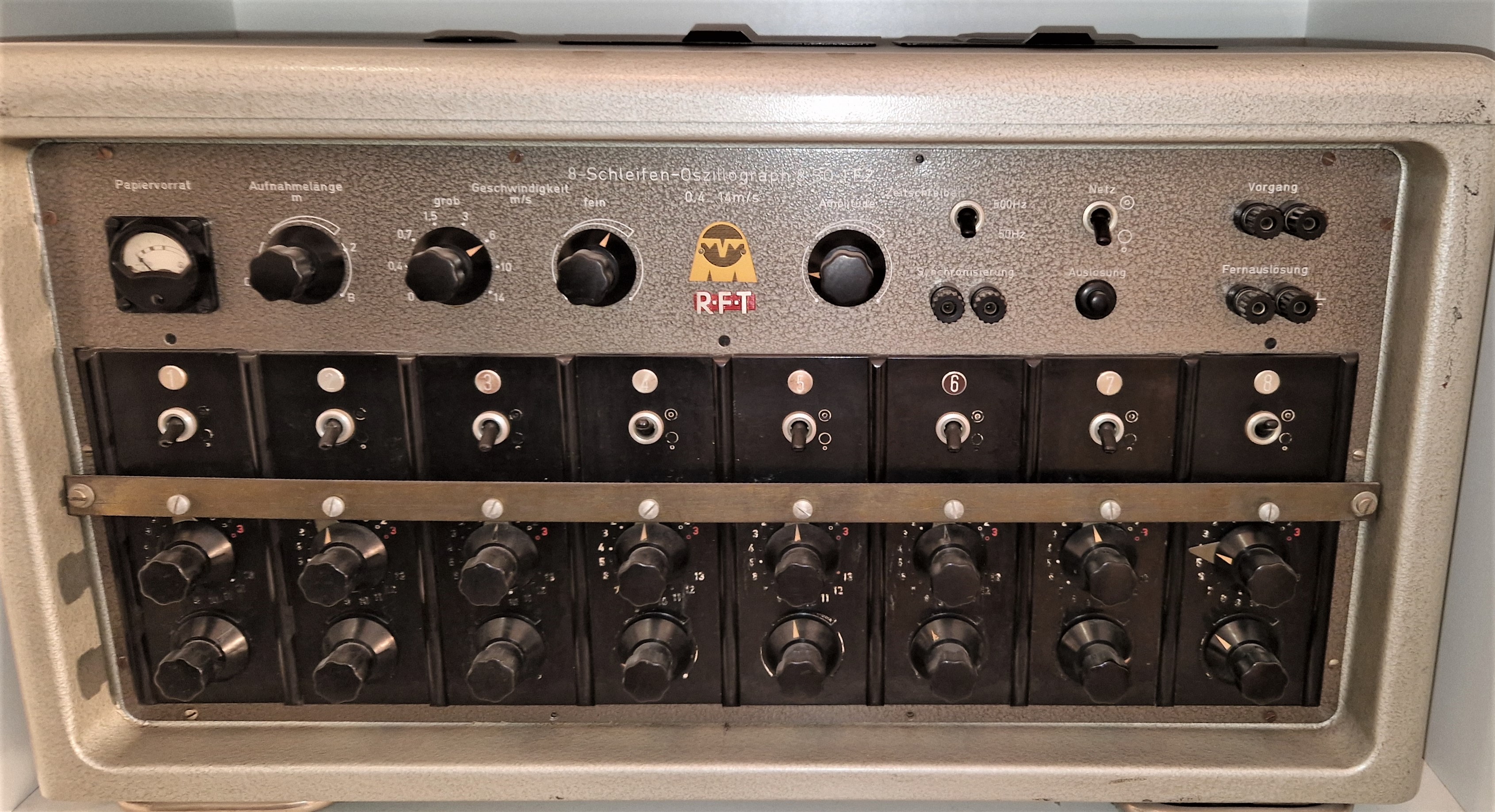

8-kanalni zančni svetlobni oscilograf se uporablja za opazovanje in registriranje električnih veličin, katerih frekvenca sega v tonsko območje, to je do 20 kHz. Merilni sistem temelji na principu instrumenta z vrtljivo tuljavico, le da je tuljavica izvedena kot ozka zanka, ki je nameščena v cevčici premera nekaj milimetrov. Trajni magnet pa je nadomeščen z elektromagnetom, katerega polni nastavki imajo več odprtin, zato lahko namestimo več (8) merilnih zank. Na ta način lahko spremljamo več merjenih veličin hkrati.
Na zanki je nameščeno majhno zrcalce, katerega gibanje se s pomočjo svetlobnega kazalca (vir svetlobe je zunanja živosrebrna visokotlačna svetilka) prenaša na motno steklo za opazovanje. Da slika miruje, se mora posebno poligonsko zrcalo vrteti sinhrono z opazovanim pojavom. Prav tako se svetlobni žarek, odbit od merilne zanke, prenaša na fotografski papir za registriranje in kasnejšo analizo. Hitrost papirja se da nastavljati od 0,4 m/s do 14 m/s, časovno os je možno označiti v različnih intervalih. Napetostna in tokovna merilna območja za posamezne merjene veličine se da nastaviti na vseh osmih vhodnih enotah.
Zančni svetlobni oscilograf je nadaljnja razvojna stopnja po linijskem registratorju. Mehanski kazalec je nadomeščen s svetlobnim, kar zelo dvigne frekvenčno mejo. Namesto papirja za zapis pa se uporablja na svetlobo občutljiv fotografski papir. Skupno z zelo občutljivim merilnim sistemom predstavlja velik korak proti osciloskopu.
