1903–1918

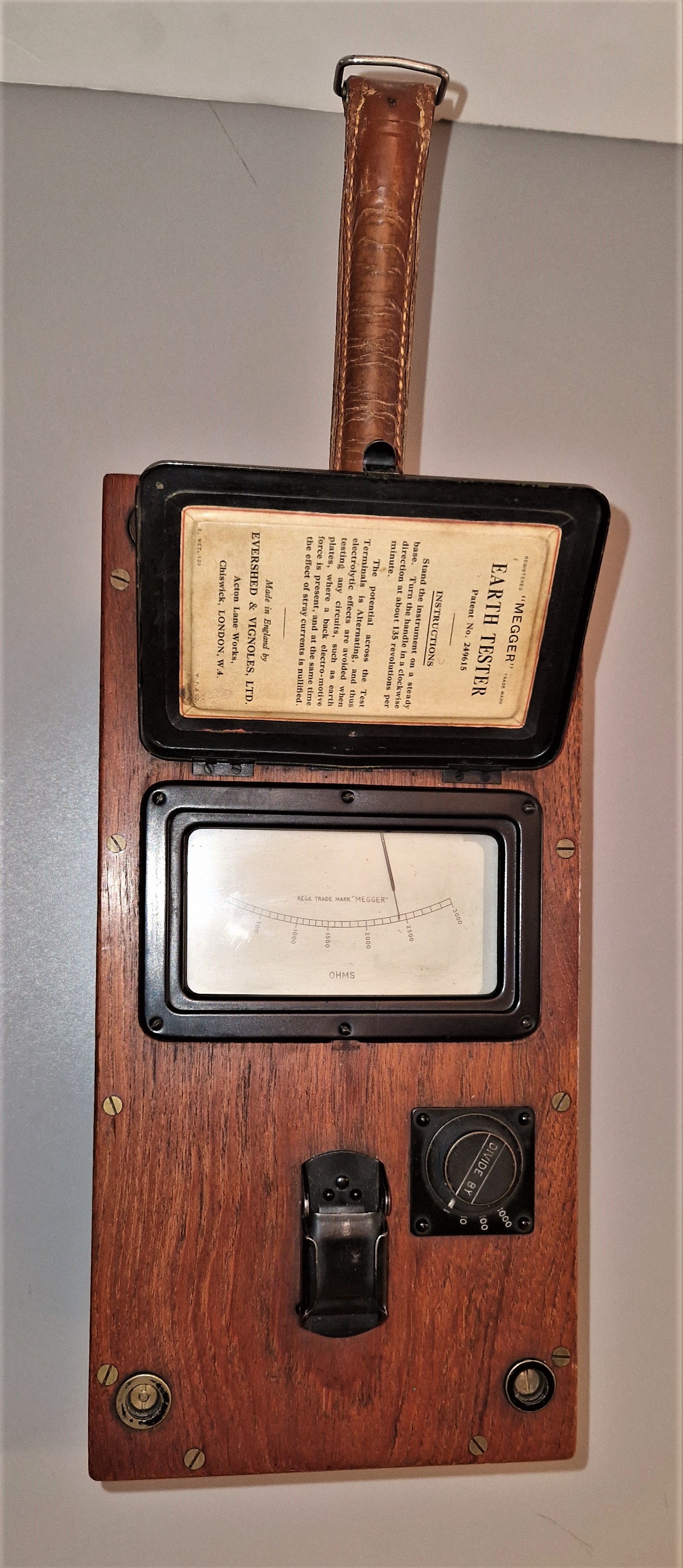

merilnik upornosti
industrijska
Anglija
leseno ohišje
1
9,6 kg
Merjenje zemeljske upornosti izvajamo z izmeničnim tokom, da izločimo vpliv polarizacije elektrod, ki je pri merjenju z enosmernim tokom odvisna tudi od njegove smeri. Generator (dinamo), ki ga ročno poganjamo s približno 135 vrtljajev na minuto, ima zato vgrajen razsmernik. Merilni instrument je instrument s prekrižanima vrtljivima tuljavicama in mehanskim usmernikom. Če želimo izločiti vpliv zemeljskih blodečih tokov, se njihova frekvenca in frekvenca izmenične napetosti generatorja ne smeta ujemati. Merilnik ima štiri merilna območja 3 Ω, 30 Ω, 300 Ω in 3000 Ω.
Z njim lahko merimo ozemljitveno (ponikalno) upornost ozemljila, ali pa specifično upornost zemlje, če uporabimo dve tokovni in dve napetostni sondi.
Sydney Evershed (1858–1939) in Ernest Vignoles (1865–1948) sta leta 1895 ustanovila podjetje Evershed & Vignoles Limited. kjer je bil izdelan tudi razstavljeni merilnik.
Merilnik spada v družino naprav, ki so bile razvite za testiranje lastnosti kablov, vodov, strelovodov in drugih naprav, zlasti na področju telefonije in telegrafije konec 19. stoletja. Sem spadajo preskuševalniki izolacije, ozemljitve, mesta okvar itn.
