1970
transformator
industrijska
Jugoslavija, Slovenija
kovina, baker
7 cm × 10 cm × 9 cm
1
1,75 kg

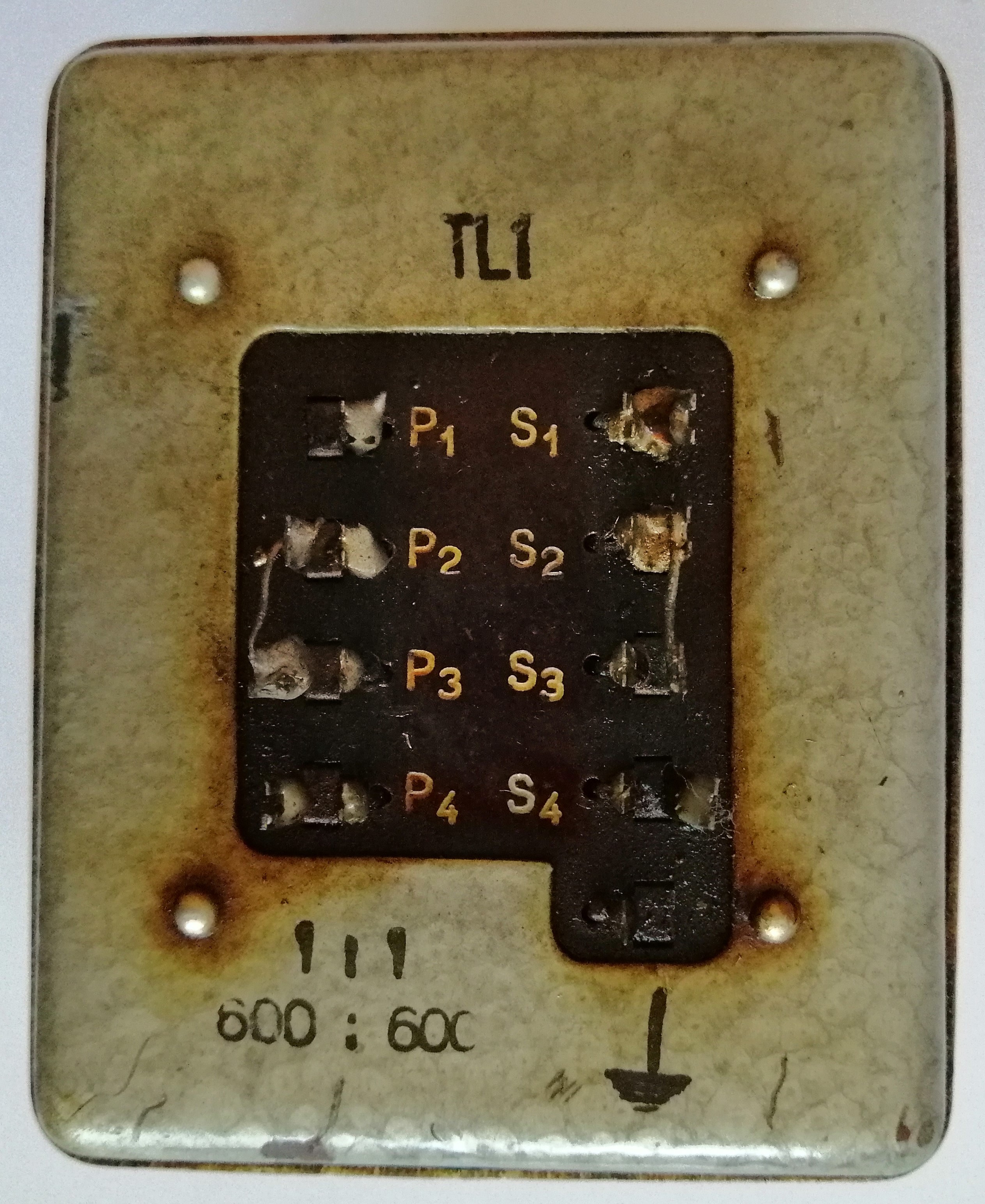

Eksponat Signalni transformator TL1 je bil narejen v podjetju ISKRA Elektrozveze v 70. letih prejšnjega stoletja. Uporabljal se za frekvence od nekaj deset Hz do nekaj deset kHz v telefoniji. Uporabljal se je za prilagajanje impedanc, za galvansko ločitev in zaščito ter za formiranje umetnih (fantomskih) vodov. Transformator je imel razmerje 1 : 1, na vhodu in izhodu je bila enaka impedanca 600 Ω. Galvanska ločitev je izolacija funkcionalnih delov električnih sistemov, da se prepreči tokove med njimi. Med primarnim in sekundarnim navitjem ni dovoljena nobena prevodna pot, pač pa le povezava z magnetnim fluksom. Daljši vodi, ki so bili zelo dovzetni za motnje, so bili s signalnimi transformatorji razdeljeni v več krajših vodov. S tem se je povečala zanesljivost delovanja sistemov. Medtem ko se omrežni transformatorji običajno uporabljajo za povečanje ali znižanje napetosti, se signalni transformatorji z razmerjem 1 : 1 uporabljajo predvsem za povečanje varnosti delovanja, medtem ko napetost ostane enaka.
V telefoniji se signalni transformatorji uporabljajo tudi za zaključevanje nizkofrekvenčnih analognih medkrajevnih vodov in za napajalne mostičke na telefonskih naročniških vodih.
https://en.wikipedia.org/wiki/Transformer
https://en.wikipedia.org/wiki/Galvanic_isolation
Podjetje Iskra elektrozveze je bilo ustanovljeno leta 1979 in je delovalo do razpada Jugoslavije, ko se je ISKRA povsem reorganizirala. Veliko je podjetje delalo za vojsko, npr. radijske postaje in radiorelejne sisteme. Eksponat je verjetno nastal okoli leta 1970, ko formalno podjetje še ni bilo ustanovljeno.
