1940–1950
centrala
industrijska
Nemčija
kovina, les
5 cm × 16,5 cm × 12,5 cm
1
1,48 kg

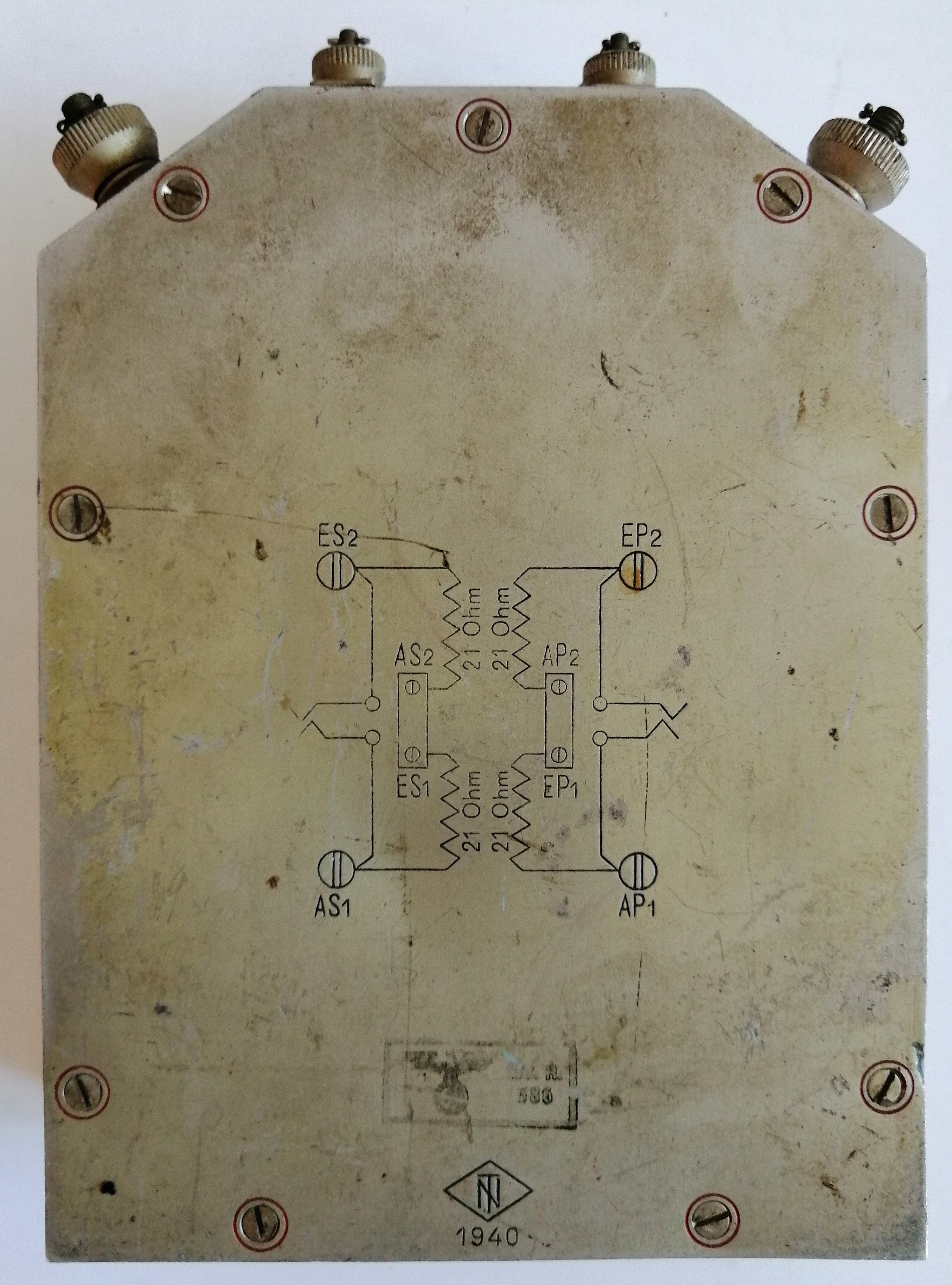

Eksponat Signalni transformator je bil verjetno narejen v Nemčiji tik pred drugo svetovno vojno. Uporabljal se v telefoniji, torej za zvočne frekvence. Opravljal je nalogo galvanske ločitve dveh vodov. Transformator je imel razmerje 1 : 1, na vhodu in izhodu je bila enaka impedanca 21 Ω. Galvanska izolacija je načelo izolacije funkcionalnih delov električnih sistemov, da se prepreči pretok toka. Med primarnim in sekundarnim navitjem ni dovoljena nobena prevodna pot, pač pa le povezava z magnetnim fluksom. Galvanska izolacija se uporablja, kadar morata dva ali več električnih tokokrogov komunicirati, vendar so lahko njihove mase na različnih potencialih. To je učinkovita metoda za prekinitev ozemljitvenih zank s preprečevanjem neželenega toka, ki sicer teče med dvema enotama, če si delita ozemljitveni vodnik. Galvanska izolacija se uporablja tudi za povečanje varnosti zaradi nepredvidljivih električnih udarov. Medtem ko se omrežni transformatorji običajno uporabljajo za povečanje ali znižanje napetosti, se izolacijski transformatorji z razmerjem 1 : 1 uporabljajo predvsem v varnostnih aplikacijah, medtem ko napetost ostane enaka.
V telefoniji se signalni transformatorji uporabljajo tudi za zaključevanje nizkofrekvenčnih analognih medkrajevnih vodov in za napajalne mostičke na telefonskih naročniških vodih.
https://en.wikipedia.org/wiki/Transformer
https://en.wikipedia.org/wiki/Galvanic_isolation
Signalni transformator se je uporabljal v vojaške namene. O tem pričata tudi fašistični in nacistični znak. Izdelan je bil tik pred 2. svetovno vojno leta 1940.
