1939–1980
pečatnik
industrijska
neznano
les, guma
12,5 cm × 11,5 cm × 10 cm
1
270 g
Smithov diagram je grafični kalkulator, ki se uporablja predvsem v radiofrekvenčni tehniki pri ubiranju prenosnih linij. Uporablja se tudi pri načrtovanju oscilatorjev in analizi stabilnosti. Njegova prednost je, da hkrati prikazuje več parametrov, kot so, na primer, impedance, admitance, koeficienti odboja, faktorji šuma in parametri linearnih električnih vezij. Smithov diagram učinkovito prikaže, kako se razni parametri obnašajo pri različnih frekvencah.
Smithov diagram je matematična transformacija kompleksne ravnine. Kompleksna števila s pozitivnimi realnimi deli se preslikajo v notranjost kroga z radijem 1, tista z negativnimi realnimi deli pa v zunanjost kroga. Diagram je normiran s karakteristično impedanco linije, kar omogoča direktno odčitavanje odbojnih koeficientov, ki so brez dimenzije. Smithov diagram nam prikaže kapacitivno ali induktivno breme linije pri različnih frekvencah ter tako omogoča ubiranje linij.

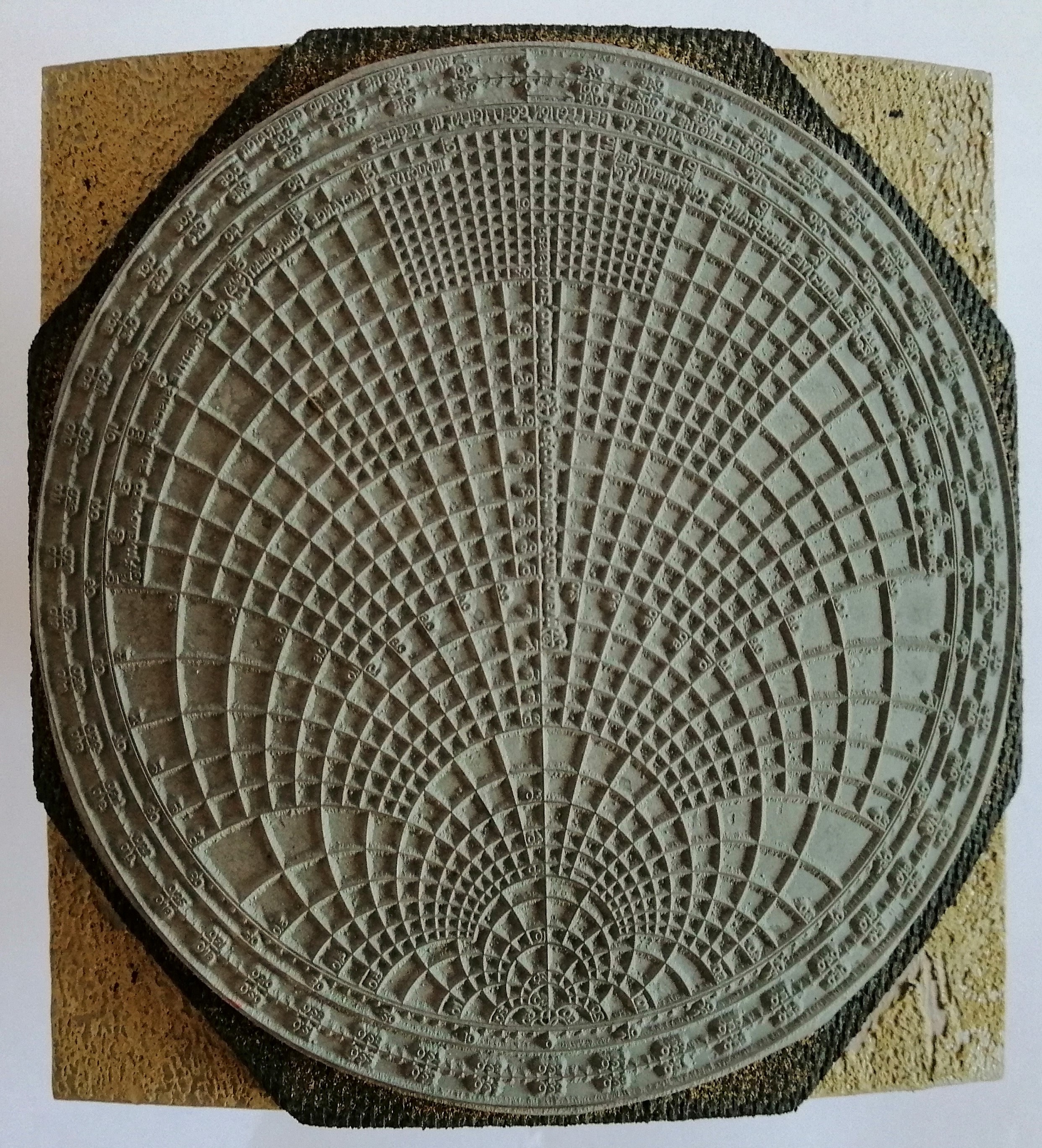

V letih 1937 do 1939 je Smithov diagram neodvisno predlagalo več raziskovalcev, med njimi tudi Anglež Phillip H. Smith. Nekoč se je uporabljal kot diagram na papirju. Temu je bil namenjen naš eksponat. V odtisnjeni diagram je uporabnik vrisal svoje izmerjene parametre. Zaradi učinkovitega prikaza se Smithov diagram uporablja tudi v današnjem času kot del računalniških programov.
