1944–1948
vakuumska elektronka
industrijska
Nemčija
steklo, kovina
1
240 g
Tetroda ima v primerjavi s triodo dodano zaslonsko ali ščitno mrežico. Z dodatkom zaslonske mrežice se je zmanjšala kapacitivnost med krmilno mrežico in anodo, kar je omogočilo uporabo tetrod pri višjih frekvencah. V veliki meri se je zmanjšal tudi vpliv napetosti anode na prostorski naboj v bližini katode, kar je omogočilo, da je imela tetroda v ojačevalnih vezjih večje napetostno ojačenje kot trioda. Medtem ko so se napetostna ojačenja tipičnih triod običajno gibala od manj kot deset do okoli 100, so bili tetrodni ojačevalni faktorji okrog 500. Posledično se je zmanjšalo število potrebnih elektronk za doseganje želenega ojačenja.

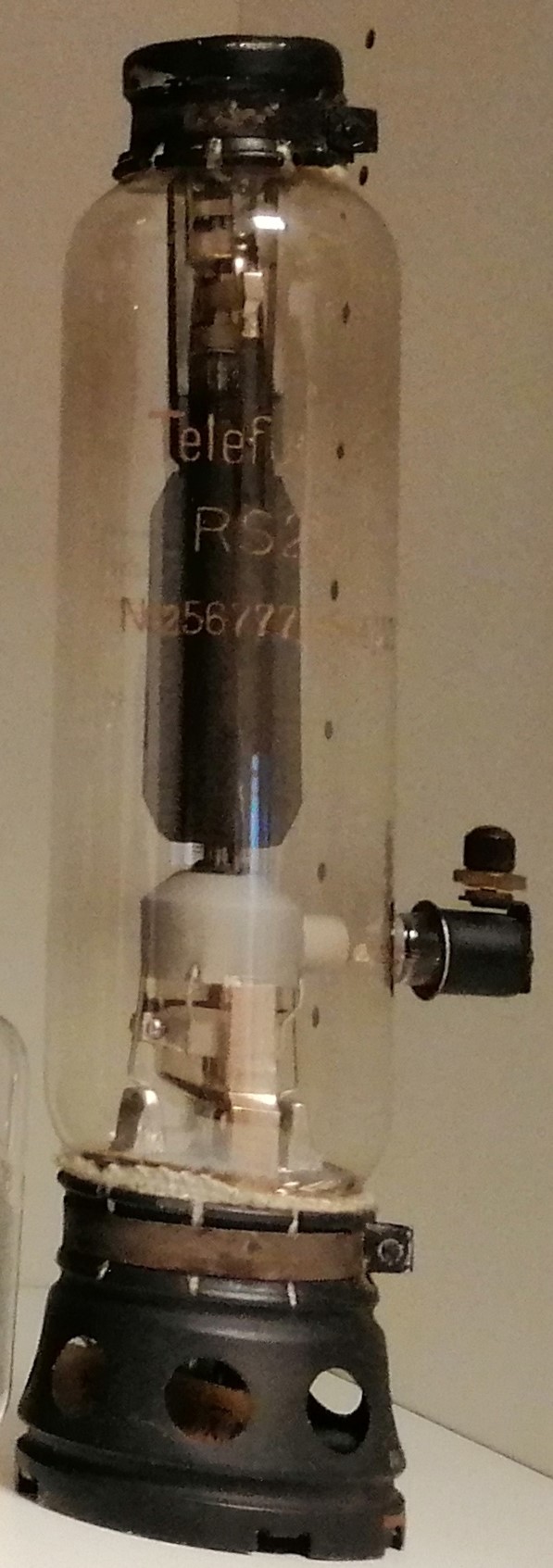

Posebnost tetrode RS 291 je stranski priključek za krmilno mrežico in vrhnji anodni priključek. Termična katoda je oksidna, posredno ogrevana z napetostjo 8 V pri toku 1,6 A. Pri anodnem toku 80 mA, anodni napetosti 1000–1100 V in napetosti na ščitni mrežici 300 V znaša ojačevalni faktor elektronke približno 66, strmina karakteristike 3 mA/V, največja dopustna anodna moč je 110 W pri zračnem hlajenju.
Tetrodo je izumil fizik Walter H. Schottky leta 1919, ki je z dodatkom elektrostatičnega ščita – mrežice med krmilno mrežico in anodo rešil težave s stabilnostjo triode zaradi kapacitivnosti med krmilno mrežico in anodo. To zasnovo sta izpopolnila Hull in Williams leta 1927. Dodana mrežica je postala znana kot zaslonska ali ščitna mrežica. Tetrode so se pojavile na trgu konec leta 1927.
