1949–2010
rele
prototip
Jugoslavija, Slovenija
kovinsko ohišje
10,5 cm × 13,5 cm ×14 cm
1
1,36 kg
Generatorji so kot členi proizvodnih enot tehnično najzahtevnejši deli elektroenergetskega sistema. Glede na pogonsko sredstvo ločimo zaščitne sisteme termo blokov in zaščitne sisteme hidro blokov. Zaščitne sisteme celotnih blokov delimo v zaščitne sisteme pogonskega dela in zaščitne sisteme električnega dela. Zaščitni sistem električnega dela obsega zaščito generatorja in njegovih pomožnih pogonov. Zaščitni sistem generatorja sestavljajo poleg zaščitnih relejev, tokovnih in napetostnih zaščitnih transformatorjev, tipal za temperature in pretoke in celotnega ožičenja še naprave za izvajanje zaščitnih ukrepov in za povezavo z informacijskim sistemom. V generatorju nastopajo štiri glavne električne zaščite: statorska zemeljskostična zaščita, kratkostična zaščita, zaščita pri stiku med ovoji in rotorska zaščita.
Relejna zaščita za generator je ključna komponenta sistema za proizvodnjo električne energije. Ti releji so zasnovani za spremljanje različnih parametrov in zaščito generatorja pred električnimi napakami in nenormalnimi pogoji delovanja.
Nadtokovni releji nadzorujejo tok, ki teče skozi navitja generatorja. Če tok preseže vnaprej določen prag, bo rele preprečil poškodbe zaradi pregrevanja ali preobremenitve.

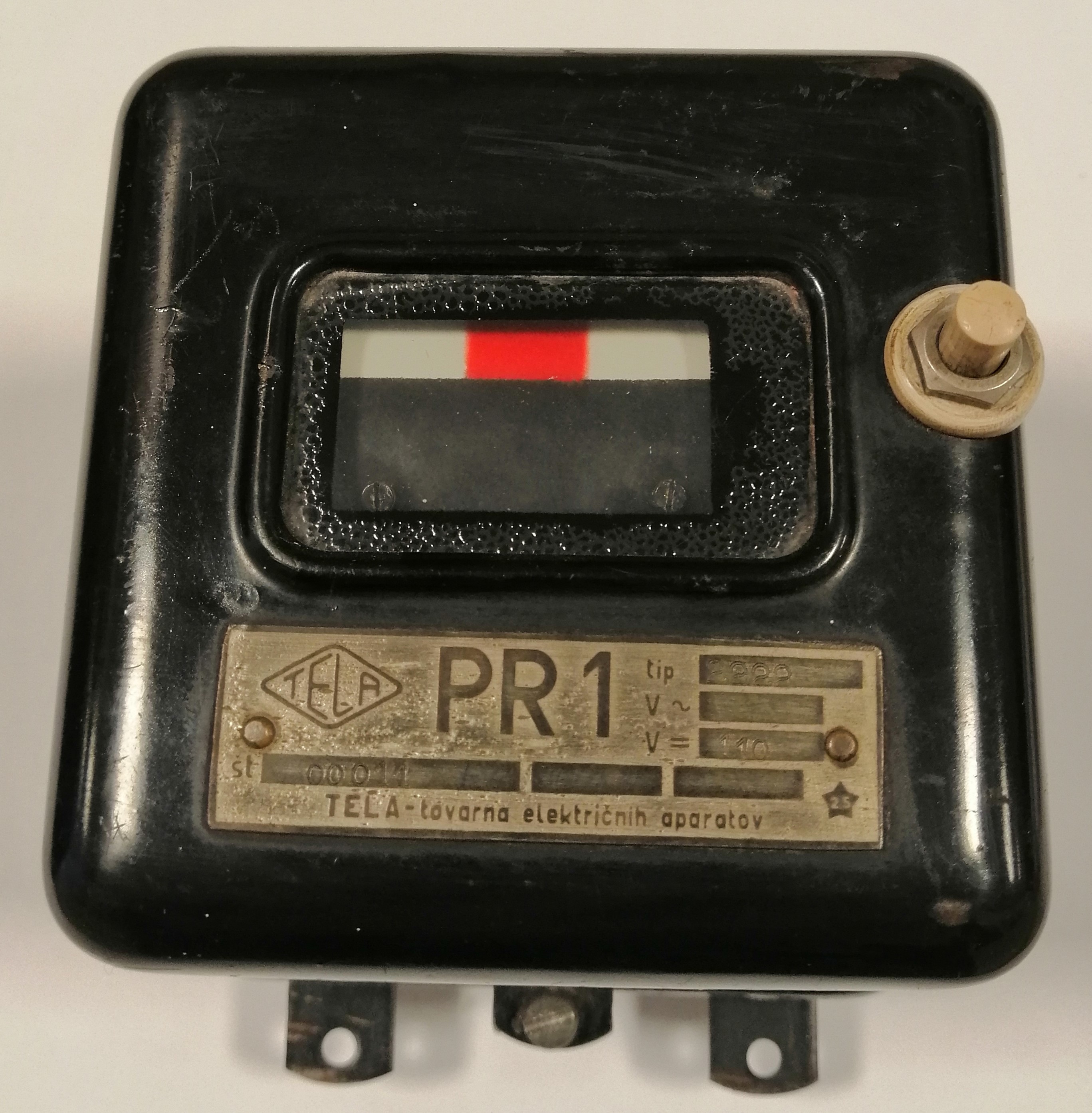

Rele je opremljen s signalno značko in štirimi preklopnimi kontakti. Deloval je po delovanju nadtokovne zaščite generatorja.
Gradivo:
A. Ogorelec: Relejni zaščitni sistemi, Fakulteta za elektrotehniko, Univerza v Ljubljani, 1977
Rele je bil izdelan kot prvi rele v tovarni TELA v Ljubljani. Vgrajen je bil leta 1949 v hidroelektrarni Savica.
