1960–1980
nadtokovni rele
industrijska
Švica
kovina
21 cm × 8,5 cm × 28,5cm
1
7,26 kg

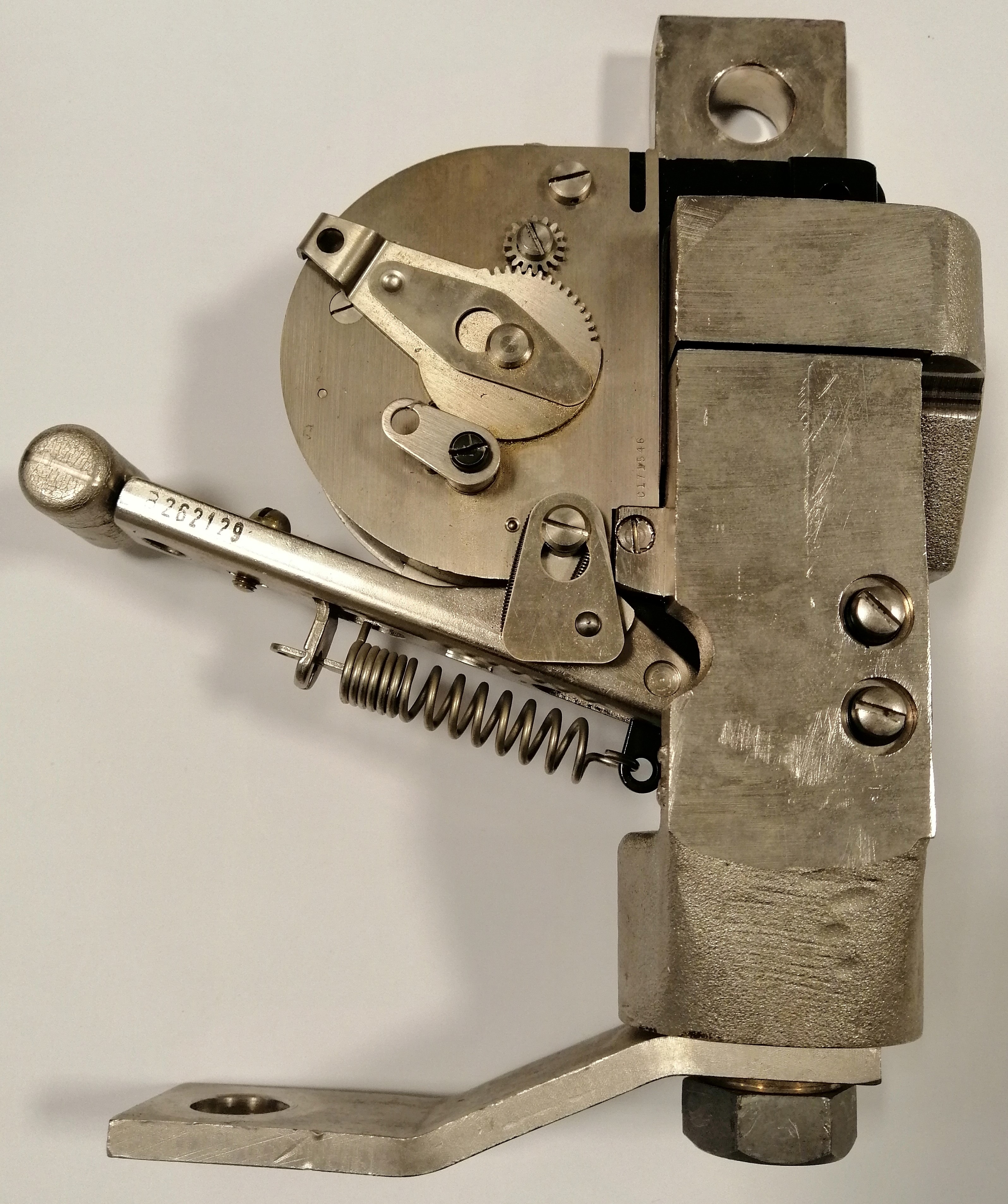

Nadtokovni rele tipa HB povzroči izklop odklopnika preko mehanskega premika sprožilne ročice. Izklop povzroči premik jedra elektromagnetnega sprožnika. Po delovanju releja se sprožilna ročica samodejno vrne v položaj mirovanja.
Magnetni sistem sestavljajo tuljava releja, železna vrvica in jedro s sprožilno ročico. Ohišje vsebuje majhen sinhronski motor, ki deluje kot časovna enota ter mehanizem releja, ki je dobro zaščiten pred vdorom prahu. Vsi železni deli so lakirani ali pocinkani, da ne rjavijo. Ob pojavu nadtoka se sprožilna ročica rahlo premakne, s čimer sprosti motor in ga poveže s časovnim mehanizmom. Po izteku nastavljene časovne zakasnitve sprožilna ročica pritisne na sprožilni drog in tako povzroči izklop odklopnika. Rele vsebuje tudi trenutni sprožnik z ločenim jedrom, ki pri nastavljenem toku izklopi odklopnik brez časovne zakasnitve. Odprtine v vijakih in posebna naprava služijo za pritrditev in zaklepanje tokovnih in časovnih nastavitev. Ob nastopu prevelikega toka (1,2 In do 2 In) rele po nastavljenem času zakasnitve (do 6 s) prekine primarni tokokrog.
Splošni podatki za releje tipa HB:
nazivni tok In do 1200 A
tokovni pogrešek ±5%
povratni tok ~ 90%
časovna zakasnitev 0 in (0,3–6) s
časovni pogrešek ± 0,1 s
frekvenca obratovanja (40–60) Hz
Nadtokovni rele tipa HB z nastavljivo zakasnitvijo je izdelovalo podjetje Brown Bovery v šestdesetih letih prejšnjega stoletja.
