1979–1995
funkcionalni električni stimulator
prototip (20)
Jugoslavija, Slovenija
Alojz Kralj, Tadej Bajd, Janez Šega, Rajko Turk, Helena Benko
ohišje iz aluminija
19,7 cm × 3,7 cm × 14,7 cm
1
0,39 kg

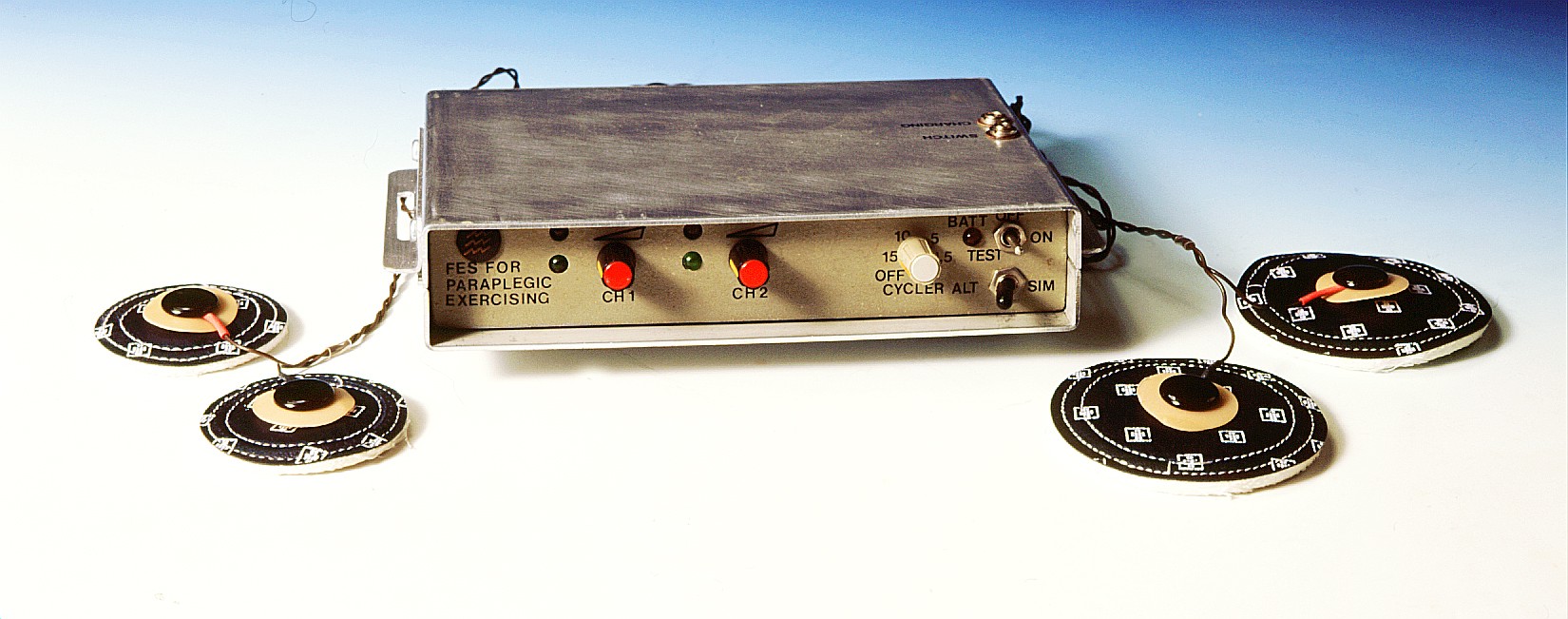

Dvokanalni stimulator je bil prvi ortotični pripomoček za vstajanje in stojo spastičnih paraplegičnih bolnikov s popolno lezijo hrbtenjače. Stimulacija mišic quadriceps zakleni kolenski sklep in tako omogoči stojo. Prednosti stoje so: preprečevanje preležanin, izboljšanje funkcij mehurja in drugih notranjih organov ter prekrvitve paraliziranega dela telesa. Stimulator se lahko uporablja tudi za ojačevanje mišic. Ojačevanje preprečuje mišično atrofijo in kontrakture sklepov, zmanjšuje spastičnost in izboljšuje krvni pretok v stimulirani ekstremiteti.
Tehnični in proizvodni podatki:
dvokanalni stimulator z monofaznimi impulzi (širina 0,5–3,0 ms, frekvenca 15–30 Hz; običajno nastavljena na 20 Hz),
napetostna izhodna stopnja z nizko izhodno upornostjo,
amplituda stimulacije nastavljiva do 150 V,
omejitev toka 30 mA,
ciklično delovanje od 1,5 s/1,5 s do 15 s/15 s,
napajalni vir: baterije 6 × 1,5 V, R-14 ali NiCd akumulatorji,
površinske elektrode pritrjene z velcro trakovi,
stimulator je bil pritrjen na osebo z naramnicami.
Na Fakulteti za elektrotehniko je bilo zgrajenih 20 stimulatorjev, ki so bili uporabljeni na več kot 100 bolnikih. Stimulator je bil tudi prodan v rehabilitacijske centre v ZDA, Nemčijo, Poljsko, Avstrijo, Španijo, Sirijo in na Kubo. Podoben stimulator sta proizvajala tudi Soča oprema, d. o. o., Ljubljana in Pritzker Institute of Medical Engineering, Chicago, USA.
Dvokanalni stimulator je opisan v članku: T. Bajd, A. Kralj, J. Šega, R. Turk, H. Benko, P. Strojnik, Use of a two-channel functional electrical stimulator to stand paraplegic patients, Phys Ther, 61(4):526–527, 1981
