1976–1982
funkcionalni električni stimulator
prototip (6)
Jugoslavija, Slovenija
Amadej Trnkoczy, Uroš Stanič, Dušan Filipič
ohišje iz aluminija
20,8 cm × 9,1 cm × 24,0 cm
1
2,14 kg

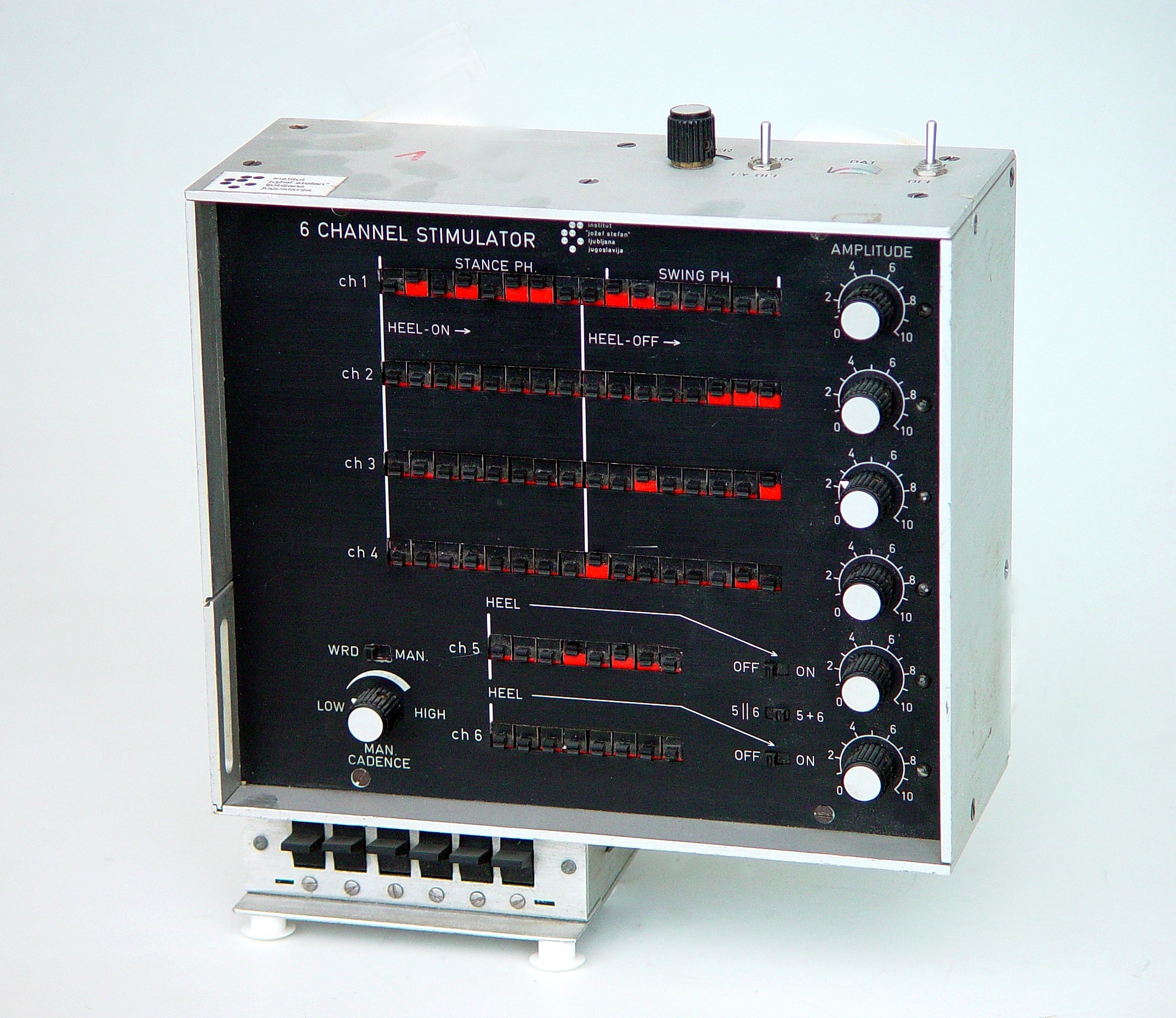

Šestkanalni stimulator je bil razvit za korekcijo hoje paretičnih bolnikov. Stimulacijska sekvenca se nastavlja za vsak kanal posebej preko 16 stikal. Začetek stimulacije proži petno stikalo. Stimulacijsko sekvenco se prilagodi na hitrost hoje posameznega bolnika. Stimulator je zgrajen z diskretnimi digitalnimi in analognimi komponentami.
Tehnični in proizvodni podatki:
šest kanalov z monofaznimi impulzi,
napetostna izhodna stopnja z nizko izhodno upornostjo,
izhodna napetost nastavljiva do 120 V,
proženje stimulacijske sekvence z enim ali dvema petnima stikaloma,
napajanje baterijsko (6 × 1.5 V, baterije R-14),
bolnik je stimulator nosil na hrbtu z uporabo naramnic,
površinske, z gazo prekrite elektrode, pritrjene z elastičnimi trakovi.
Na Institutu Jožef Stefan je bilo izdelanih 6 takšnih stimulatorjev, ki so bili klinično uporabljeni na približno 50 bolnikih v Sloveniji, na Švedskem in v ZDA. Učinki šestkanalne FES na hojo so bili merjeni z izvirnim goniometrskim sistemom in čevlji za merjenje reakcijskih sil. Izmerjeni signali so bili direktno posredovani v miniračunalnik.
Delo je opisano v: U. Stanič, R. Ačimović - Janežič, N. Gros, A. Trnkoczy, T. Bajd, M. Kljajić, Multichannel electrical stimulation for correction of hemiplegic gait - methodology and preliminary results, Scand. J. Rehabil. Med., 10(2): 75-92, 1978
