1963–1970
funkcionalni električni stimulator
industrijska
Nizozemska
plastično ohišje
21,4 cm × 14,0 cm × 28,8 cm
4
0,74 kg

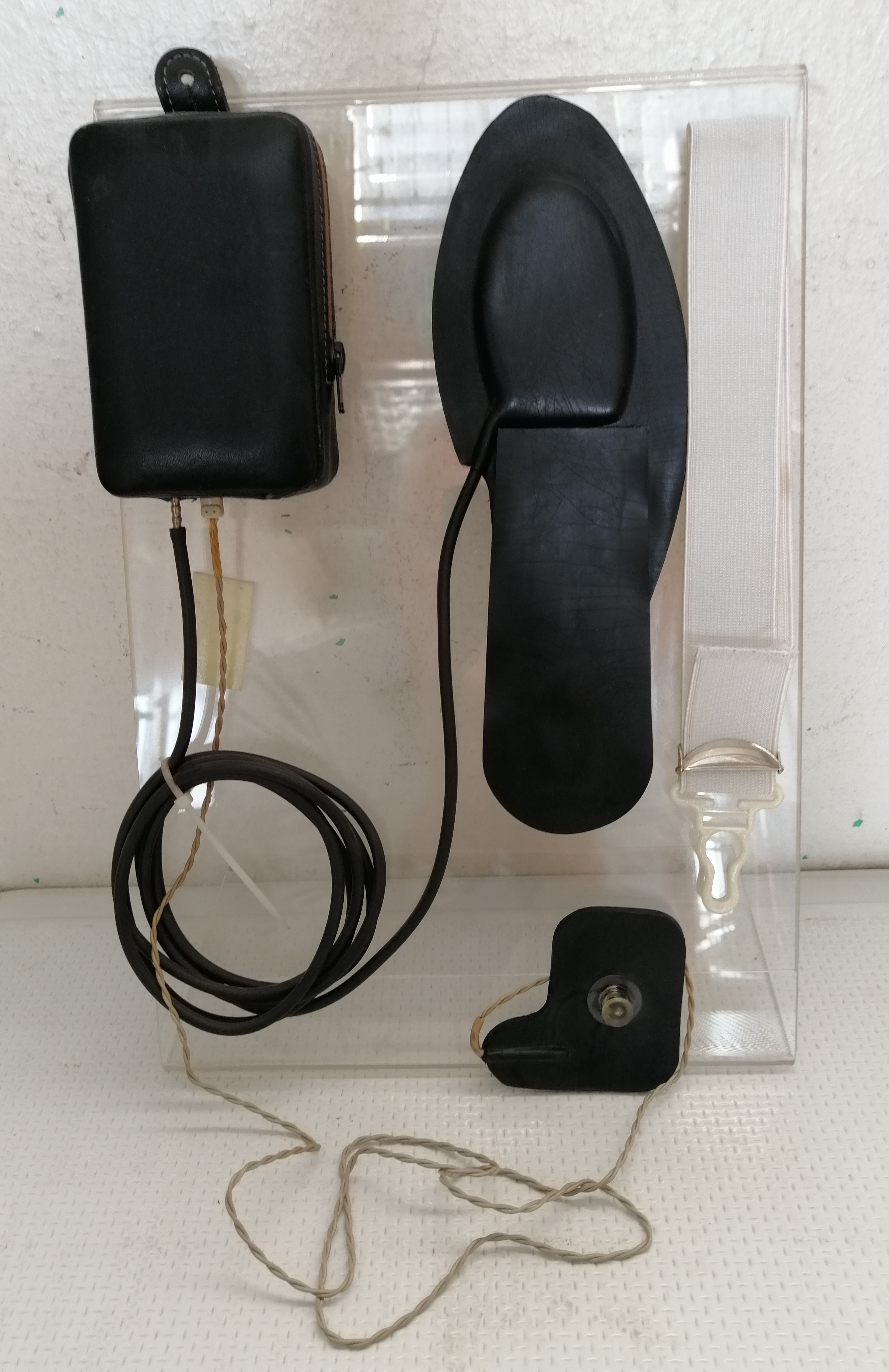

Stimulator ima zanimivo tehniško rešitev problema povezave med petnim stikalom za proženje stimulatorja in elektronskim delom. Pogoste prekinitve žične povezave med petnim stikalom in elektronskim delom naprave, ki je bil nameščen ob pasu, so predstavljale najpogostejši vzrok okvar. Firma Philips je ta problem rešila tako, da je namesto mehanskega stikala vgradila pnevmatsko stikalo v elektronski del aparata, zračno blazinico v vložku čevlja pa z zelo gibko gumijasto cevko povezala z omenjenim stikalom. Gibka gumijasta cev je bila veliko bolj zanesljiva kot takrat dosegljivi električni vodniki.
Tehnični podatki:
napetostna izhodna stopnja ročno nastavljiva od 0–100 V
maksimalni izhodni tok 6 mA
frekvenca stimulacijskih impulzov 50 Hz brez možnosti spreminjanja
napajanje je izvedeno z 22,5 V baterijo
Stimulator je razvila in proizvajala firma Philips konec šestdesetih let.
Razvoj stimulatorja je opisan v: Vrendenbregt I, Van Leeuwen HJ, A muscle stimulator for hemiplegic patients, v Biomechanics II, Medicine in Sport, Vol. 6, p. 285, Urednika: Vrendenbregt I in Wartenweiler I, Karger, Basel, 1971.
