1969–1970
funkcionalni električni stimulator
unikat
Jugoslavija, Slovenija
Stanislav Reberšek
kovinsko ohišje
1
2,10 kg

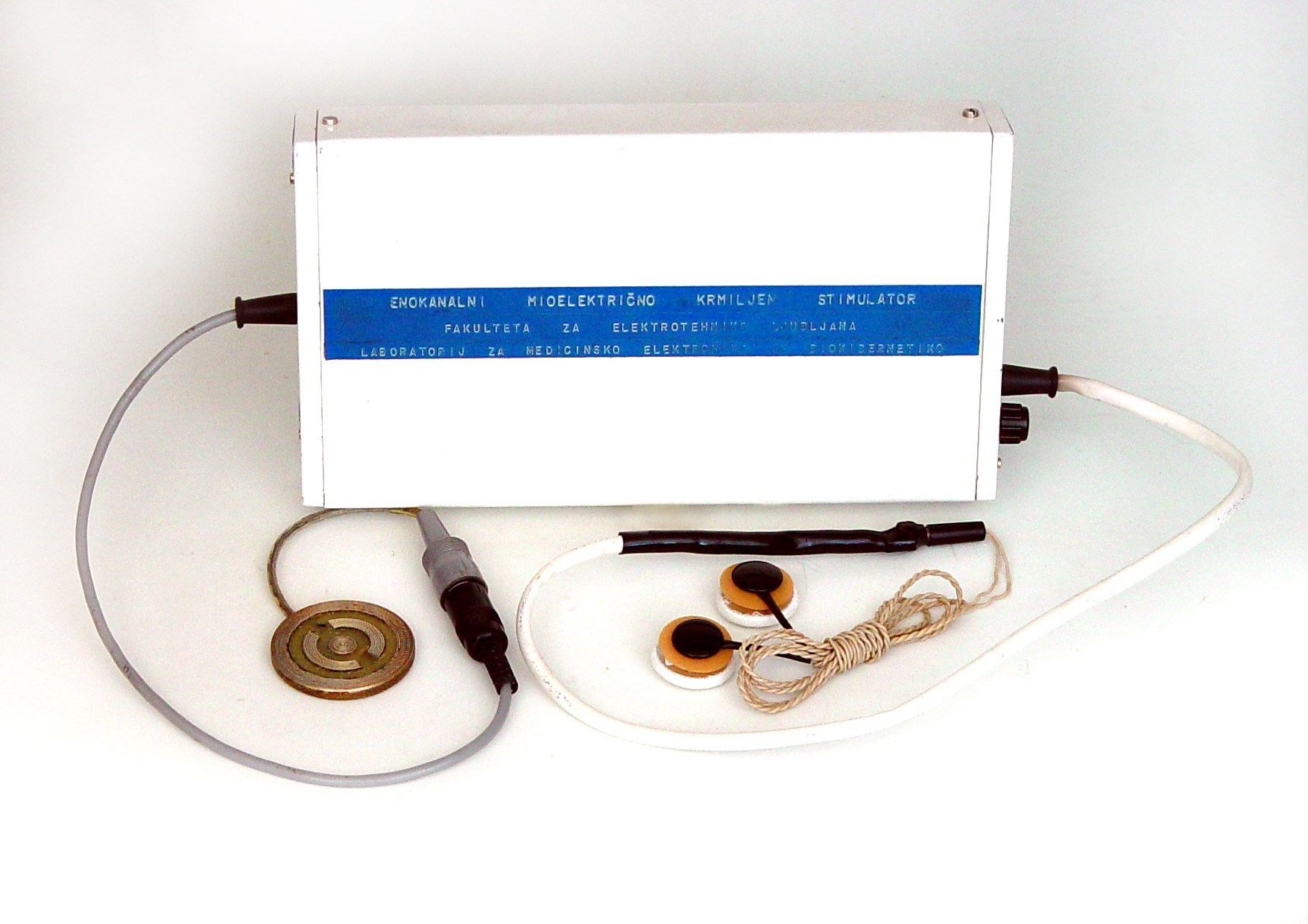

Mioelektrično krmiljeni elektronski stimulator predstavlja enega izmed zgodnejših poskusov uporabe napetosti, ki jo ob krčenju generirajo mišice, za zvezno krmiljenje elektronskih stimulatorjev. Namenjen je bil predvsem stimulaciji roke, kjer sta mesto zajemanja mioelektrične napetosti in mesto stimulacije drugo ob drugem. Ta zahteva je, zaradi možnega vzpostavljanja pozitivne povratne zveze, predstavljala za tisti čas zahteven elektronski problem. Rešen je bil tako, da je bila uporabljena optična ločitev med ojačevalnikom mioelektrične napetosti in stimulatorjem, v ojačevalniku pa vgrajen ozkopasovni aktivni filter z integriranim ojačevalnikom. To je bila ena prvih uporab integriranih vezij v elektronskih stimulatorjih. Posebej zanimivo rešitev predstavljajo tudi elektrode.
Tehnični in proizvodni podatki:
enokanalni stimulator z napetostno izhodno stopnjo in nastavitvijo stimulacijske napetosti v mejah od 0 V do 110 V
spremenljiva frekvenca stimulacijskih impulzov v mejah od 20 Hz do 200 Hz
spremenljiva impulzna širina v mejah od 0,1 ms do 1,5 ms
optična ločitev ojačevalnika od stimulatorja
površinske elektrode prevlečene z gazo, navlažene z vodo in pritrjene z velcro trakovi
napajalna napetost ojačevalnika NiCd akumulatorji 20 × 1,2 V/225 mAh
napajalna napetost stimulatorja NiCd akumulatorji 5 × 1,2 V/225 mAh
Mioelektrično krmiljeni elektronski stimulator je v obliki diplomskega dela leta 1969 razvil Stanislav Reberšek. Kasneje je bil izdelan še podoben stimulator, ki je bil namenjen stimulaciji peronealnega živca. Stimulator je bil preizkušen na manjšem številu zdravih poskusnih oseb in hemiparetičnih bolnikov.
